Vadītāja shēma: Vadītāja shēmas ir paredzētas, lai kontrolētu strāvas pusvadītāju ierīču pārslēgšanu. Viņi pārveido vadības signālus no mikrokontrollera vai digitālā signāla procesora (DSP) atbilstošos spriegumos un straumēs, lai virzītu IgBT vai MOSFET vārtus. Šīs shēmas ir rūpīgi jāizveido, lai nodrošinātu ātru un precīzu pārslēgšanu, nodrošinot minimālus enerģijas zudumus pārejas laikā. Izolācijas komponenti, piemēram, optokouts vai magnētiskie izolatori, bieži tiek iekļauti, lai aizsargātu vadības pusi no augstsprieguma smailēm spēka pusē.
Mikrokontrollers un DSP programmēšana: Invertora vadības sistēmas sirds atrodas mikrokontrollerā vai DSP. Inženieri ieprogrammē šīs ierīces, lai pārvaldītu dažādas funkcijas, piemēram, impulsa platuma modulācijas (PWM) ģenerēšanu, sprieguma un strāvas regulēšanu un kļūdu noteikšanu. PWM tiek izmantots, lai kontrolētu izejas sprieguma viļņu formu, modulējot impulsu platumu. Programmēšana ietver arī algoritmus efektivitātes optimizēšanai, pielāgošanai dažādiem slodzes apstākļiem un invertora aizsardzību no pārsprieguma, nepietiekama sprieguma un pārslodzes situācijām.

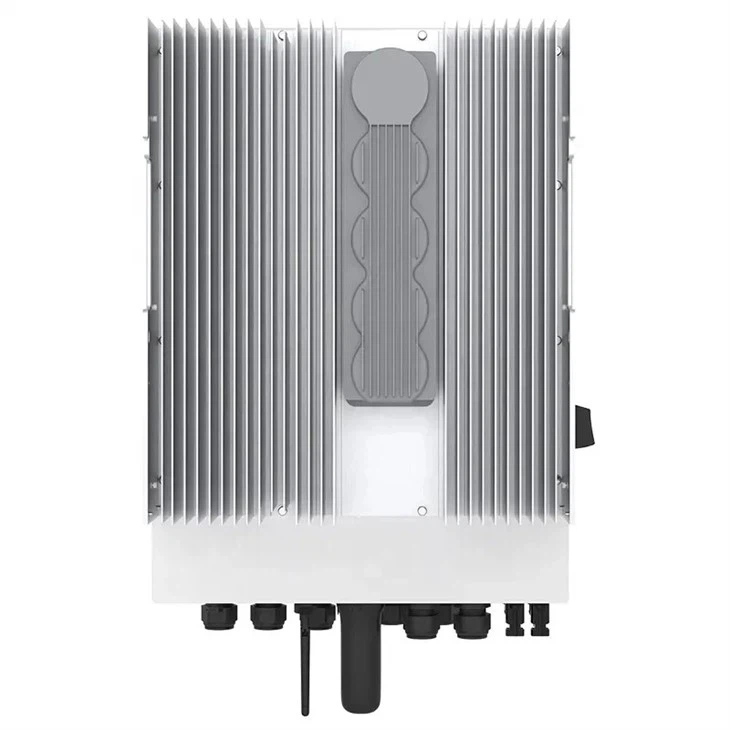

Siltuma izlietnes uzstādīšana: Ņemot vērā siltumu, ko darbības laikā rada strāvas pusvadītāju ierīces, tiek uzstādītas efektīvas siltuma izlietnes. Šīs siltuma izlietnes parasti ir izgatavotas no alumīnija vai vara, ar smalkām konstrukcijām, lai palielinātu siltuma izkliedes virsmas laukumu. Lai nodrošinātu labu termisko kontaktu starp komponentiem un siltuma izlietni, tiek izmantoti termiskās saskarnes materiāli, piemēram, termiskā smērviela vai spilventiņi. Pēc tam siltuma izlietni mehāniski piestiprina pie PCB vai invertora šasijas, un, lai uzlabotu siltuma noņemšanas procesu, var pievienot pareizu ventilācijas vai dzesēšanas ventilatorus.
|

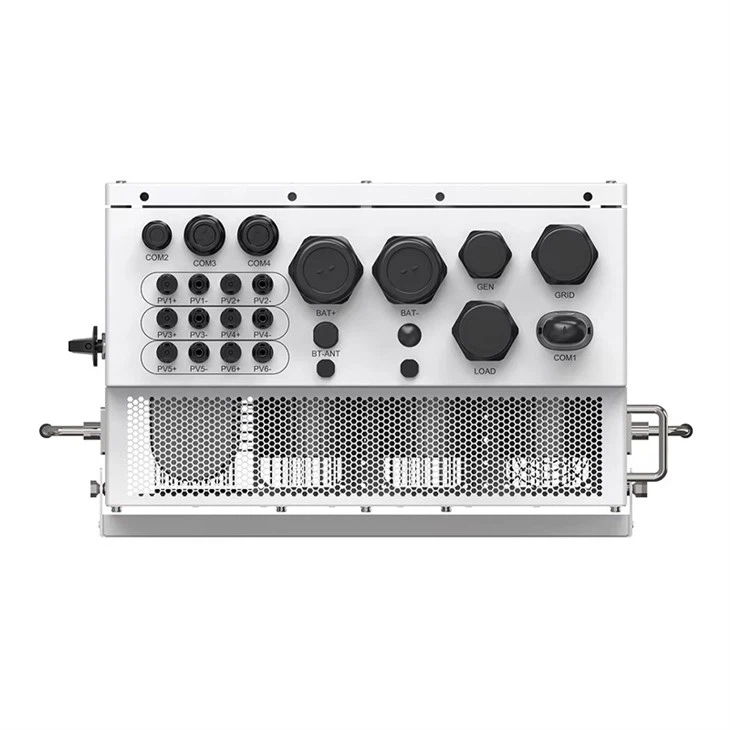

Veidot |
S 6- eh3p10k 02- nv-yd-l |
Akumulatora tips |
Svina skābes vai litija akumulators |
|
Elektrotīkla režīms |
Maks. lādiņa strāva | 220A | |
|
Nominālā ieejas spriegums |
380/400V |
Lādiņa sprieguma diapazons |
40–60VDC |
|
Biežums |
50Hz/60Hz (automātiskā noteikšana) |
Saules lādiņš |
|
|
Maks. efektivitāte |
97.6% |
PV darbojas sprieguma diapazons |
200vdc ~ 800vdc |
|
Invertora režīms |
MPPT sprieguma diapazons | 200vdc ~ 800vdc | |
|
Izejas sprieguma viļņu forma |
Tīrs sinusa vilnis |
Maks. PV ieejas jauda/strāva |
16000W/40A |
|
Nominālā izejas jauda (VA)/(W) |
10000W |
Lādiņa strāvas diapazons |
220A |
|
Nominālais izejas spriegums (VAC) |
380/400V |
Sertifikācija |
|
|
Maksimālā jauda |
20000va |
EMC sertifikācijas līmenis |
Nrs 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Srilanka, lv 50438L, Vjetnama, PEA \ MEA, IEC/EN 62109-1/{{8}, IEC/en 62109-1/-2, i//en {{7} Lv 61000-6-1/-3 |
|
Aizsardzība |
IP66 |
Darbības temperatūras diapazons |
-40 uz +60 grādu |
|
Akumulatora sprieguma diapazons |
4 0. 0vdc ~ 60vdc |
sazināties |
RS485/CAN |
|
Maģistrāles maksa |
Mitruma diapazons | 5% līdz 95% (konformālā pārklājuma aizsardzība) | |
IP66 pret IP65
Putekļu necaurlaidība: Putekļu necaurlaidība:
Pilnīgi putekļu necaurlaidīgas, daļiņas neiekļūst pilnīgi putekļu necaurlaidīgas, daļiņas neierodas
Ūdensizturība: ūdensizturība:
Aizsargājiet pret spēcīgu ūdens kolonnas triecienu, divreiz aizsargā pret zema spiediena ūdens kolonnas triecienu
ipx5 ūdensnecaurlaidība
Absolūta priekšrocība:
Putekļu necaurlaidīgs, IP66 var izturēt spēcīgas strāvas, izmantošana ir plašāka stipra vidē
Konvektīva laika apstākļi, piemēram, taifūns, lietusgāzes bieža ir spēcīgāka pielāgošanās spēja
