1 Elektriskās drošības aizsardzība: fiziskas barjeras, lai bloķētu riskus
1. Augstsprieguma izolācija un izolācijas aizsardzība
Hibrīda invertora iekšēji ir izmantota vairāku augstsprieguma{0}}izolācijas konstrukcija, un starp serdes ķēdi un apvalku ir uzstādīts pastiprināts izolācijas slānis. Izolācijas pretestības vērtība nav mazāka par 100 M Ω, kas var izturēt liela-sprieguma triecienus virs 2000 V un novērst elektrošoku, ko izraisa noplūde. Tajā pašā laikā tas ir aprīkots ar izolācijas uzraudzības moduli, lai reāllaikā noteiktu ķēdes izolācijas stāvokli. Kad izolācijas veiktspēja nokrītas līdz drošības slieksnim, tas nekavējoties iedarbina skaņas un vizuālu trauksmi un pārtrauc augstsprieguma ķēdi, bloķējot noplūdes risku no avota. Elektroinstalācijas spailei ir pret nepareizas darbības struktūra, kas pārklāta ar izolācijas aizsargpārsegu un skaidri marķēta ar pozitīvu un negatīvu polu marķējumu, lai izvairītos no īssavienojumiem, ko izraisa vadu kļūdas uzstādīšanas laikā.
2. Pārstrāvas un īssavienojuma aizsardzības mehānisms
Reaģējot uz neparastas strāvas risku, sistēma ir aprīkota ar vairāku -līmeņu pārstrāvas aizsardzību: kad izejas strāva pārsniedz nominālo vērtību 1,2 reizes, tiek aktivizēta pirmā līmeņa pārslodzes aizsardzība, lai samazinātu izejas jaudu; Ja strāva turpina pieaugt līdz 1,5 reizes lielākai par nominālo vērtību, otrā līmeņa īsslēguma-aizsardzība ātri reaģēs un 2 milisekundēs atslēgs galveno ķēdi, lai izvairītos no komponentu izdegšanas pārmērīgas strāvas dēļ. Pašreizējā noteikšana izmanto augstas-precizitātes Hall sensorus ar 10 kHz iztveršanas frekvenci, kas var precīzi fiksēt momentānās strāvas svārstības. Pat ja ir milisekundes līmeņa īssavienojuma trieciens, tas var savlaicīgi iedarbināt aizsardzību, lai nodrošinātu ķēdes drošību.
3. Pārsprieguma un zemsprieguma aizsardzības konstrukcija
Sprieguma uzraudzības punkti tiek iestatīti atsevišķi tīkla pusē un enerģijas uzkrāšanas pusē: ja tīkla spriegums ir pārāk augsts (pārsniedz 1,15 reizes par nominālo vērtību) vai pārāk zems (zem 0,85 reizes no nominālās vērtības), tīkla puses aizsardzības modulis automātiski atvieno tīkla slēdzi, lai izvairītos no invertora neparastiem sprieguma bojājumiem; Kad akumulatora spriegums pārsniedz drošo diapazonu (piemēram, litija dzelzs fosfāta akumulatoriem virs 3,65 V uz elementu vai zem 2,5 V uz elementu), enerģijas uzkrāšanas sānu aizsardzība aktivizēsies, pārtrauks uzlādes un izlādes darbības un novērsīs akumulatora pārmērīgu uzlādi, izliekšanos vai pārmērīgas izlādes vājināšanos. Daži modeļi atbalsta arī pielāgotu sprieguma slieksni, kas var elastīgi pielāgot aizsardzības parametrus atbilstoši dažādu reģionālo elektrotīklu un akumulatoru veidu īpašībām.
2 Sistēmas vadības drošība: inteliģentais brīdinājums un dinamiska iejaukšanās
1. Reālā laika parametru uzraudzība un riska brīdinājums
Inteliģentais vadības bloks apkopo galvenos datus ar frekvenci 1 sekunde vienā reizē, tostarp vairāk nekā 20 parametrus, piemēram, ieejas un izejas spriegumu, strāvu, jaudu, moduļa temperatūru, akumulatora SOC (atlikušo uzlādi) utt., kā arī analizē un novērtē sistēmas darbības statusu, izmantojot algoritmus. Ja tiek konstatēta neparasta temperatūra (piemēram, strāvas moduļa temperatūra pārsniedz 85 grādus), pārmērīga akumulatora spiediena starpība (pārsniedz 50 mV) vai tīkla frekvences svārstības (pārsniedz 50 ± 0,5 Hz), brīdinājuma informācija tiek nekavējoties nosūtīta uz lietotāja termināli (APP vai uzraudzības platformu) un tiek izcelta ierīces displeja ekrānā, lai lietotāji jau iepriekš varētu saprast iespējamos riskus.
2. Termiskā aizsardzība un temperatūras vadība
Lai risinātu jaudas moduļa apkures problēmu, tiek pieņemts divkāršs risinājums "aktīvā siltuma izkliede + pasīvā siltuma izkliede": pasīvā siltuma izkliede tiek panākta, izmantojot augstas siltumvadītspējas alumīnija sakausējuma apvalku un siltuma izkliedes spuras, kas ātri pārnes moduļa siltumu; Aktīvā dzesēšana ir aprīkota ar inteliģentu temperatūras kontroles ventilatoru, un ventilatora ātrums tiek dinamiski regulēts, temperatūrai - darbojoties zemā ātrumā zem 40 grādiem un lielā ātrumā virs 60 grādiem, nodrošinot siltuma izkliedes efektivitāti, vienlaikus samazinot troksni un enerģijas patēriņu. Daži augstākās klases{5}}modeļi ir aprīkoti arī ar šķidruma dzesēšanas sistēmām, kuru siltuma izkliedes efektivitāte ir trīs reizes augstāka nekā gaisa dzesēšanai. Tie var darboties ar pilnu jaudu 45 grādu augstā temperatūrā, izvairoties no veiktspējas pasliktināšanās vai kļūmēm, ko izraisa pārkaršana. Vienlaicīgi iestatīta temperatūras drošinātāju aizsardzība. Kad galvenās sastāvdaļas temperatūra pārsniedz 120 grādus, drošinātājs automātiski atvienosies, pilnībā pārtraucot ķēdi.
3. Tīkla drošība un salu aizsardzība
Kā galvenā tīkla savienojuma aizsardzība pret salošanos aizsardzības funkcija stingri ievēro starptautiskos standartus. Kad elektrotīkls ir atslēgts, sistēma var noteikt sprieguma zudumu 200 milisekundēs un ātri atvienot tīkla kontaktoru, lai neļautu invertoram piegādāt elektroenerģiju tīklam, izvairoties no elektrošoka riska tīkla apkopes personālam. Pirms tīkla pievienošanas ir jāpabeidz tīkla sinhronizācijas pārbaude, lai nodrošinātu, ka invertora izejas spriegums, frekvence un fāze ir pilnībā saskaņota ar tīklu, un sinhronizācijas kļūda tiek kontrolēta ± 1% robežās, lai izvairītos no pārejošas pārsprieguma strāvas savienojuma ar tīklu un aizsargātu tīkla un invertora drošību. Daži modeļi atbalsta arī pretsala testēšanas funkciju, kas var manuāli simulēt elektrotīkla pārtraukumu scenārijus, lai pārbaudītu aizsardzības mehānismu efektivitāti un nodrošinātu uzticamu iedarbināšanu faktiskās darbības laikā.
3 Vides un konstrukcijas drošība: aizsargkonstrukcija, kas pielāgota sarežģītiem darba apstākļiem
1. Aizsardzības līmenis un vides pielāgošanās spēja

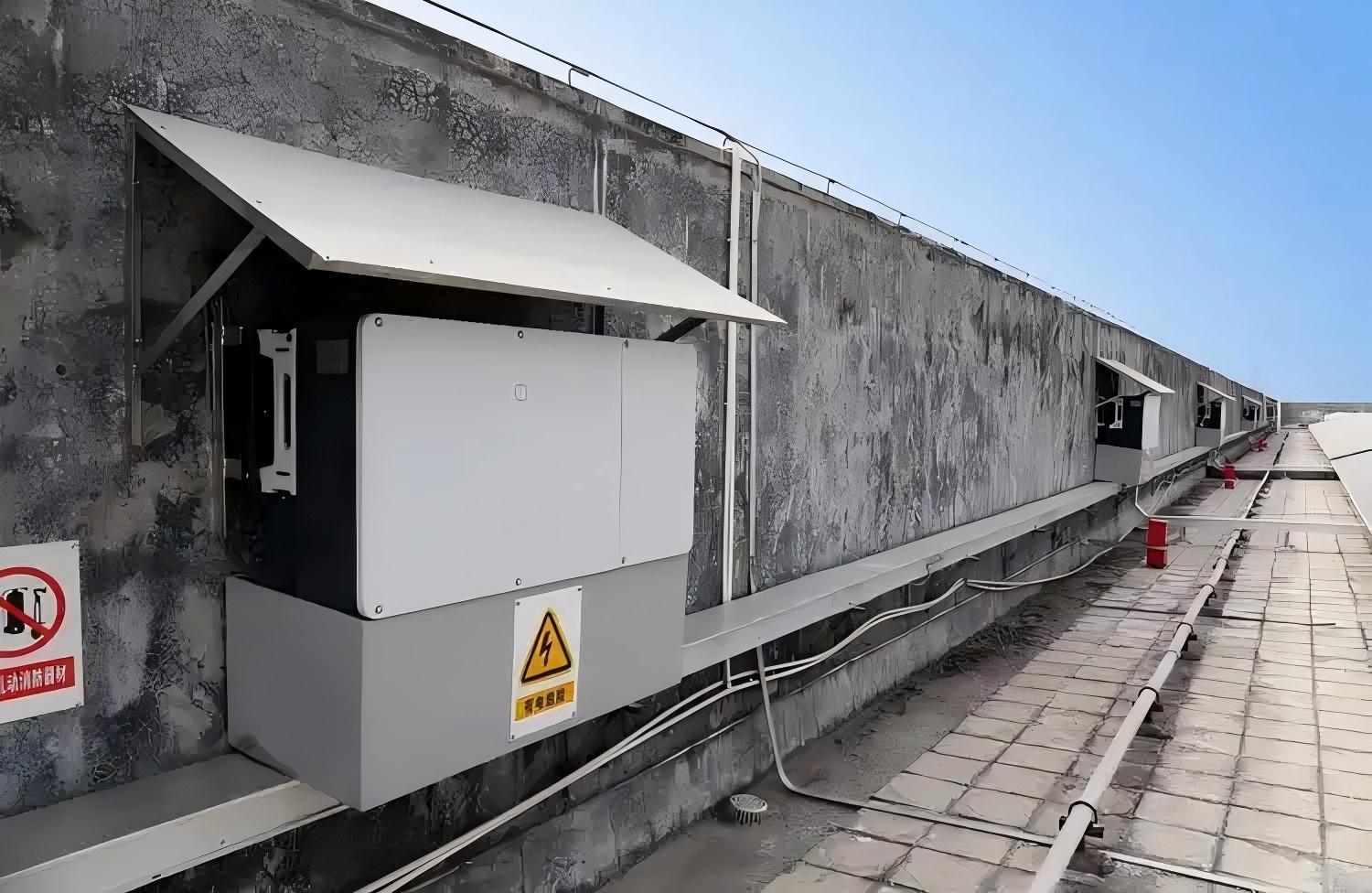

Korpusam ir IP65 aizsardzības konstrukcija ar putekļu-necaurlaidības līmeni, kas pilnībā novērš putekļu iekļūšanu. Ūdensnecaurlaidīgais līmenis var izturēt zema-spiediena ūdens izsmidzināšanu no jebkura virziena (piemēram, uzstādīšana ārpus telpām lietainās dienās). Pat mitrā un putekļainā rūpnieciskā vidē vai āra fotoelementu stacijās tas var efektīvi izolēt ārējos ūdens tvaikus un piemaisījumus, izvairoties no iekšējās ķēdes mitruma un īssavienojumiem. Daži modeļi ir izturējuši plašu temperatūras diapazona testu no -30 grādiem līdz 60 grādiem, aprīkoti ar priekšsildīšanas funkciju zemas temperatūras vidē un uzlabotu siltuma izkliedi augstas temperatūras vidē. Tie var stabili darboties ekstremālā klimata zonās un pielāgoties dažādu pasaules reģionu vides vajadzībām.
2. Prettraucējumu un elektromagnētiskās saderības dizains
Ķēdes izkārtojumā ir pieņemti principi "analogo un digitālo signālu atdalīšana" un "spēcīgas un vājas elektrības izolācija", lai samazinātu elektromagnētiskos traucējumus starp dažādām shēmām; Pievienojiet elektromagnētiskos ekranēšanas pārsegus galvenajām sastāvdaļām, piemēram, mikroshēmām un sensoriem, lai pasargātu tos no ārējā elektromagnētiskā starojuma. Iekārta ir izturējusi EMC (elektromagnētiskās saderības) sertifikātu un atbilst EN 61000-6-2 (industriālās vides imunitāte) un EN 61000-6-3 (dzīvojamās vides emisijas ierobežojumi) standartiem. Tas neradīs elektromagnētiskos traucējumus apkārtējām ierīcēm un sakaru iekārtām, bet var arī pretoties ārējiem traucējumiem, piemēram, elektrotīkla svārstībām un zibens spērieniem, nodrošinot stabilu sistēmas darbību sarežģītā elektromagnētiskā vidē.
3. Konstrukcijas izturība un avārijas aizsardzība
Korpuss ir izgatavots no augstas -stiprības auksti velmētas-tērauda plāksnes un ir integrēts ar IK10 līmeņa triecienizturību. Tas var izturēt 10 džoulu ārēju triecienu (piemēram, nejaušu sadursmi āra uzstādīšanas laikā), izvairoties no deformācijas un korpusa iekšējo komponentu bojājumiem. Iekārtas apakšā ir uzstādīta avārijas izslēgšanas -poga, kas, nospiežot, var tieši atslēgt visas strāvas ķēdes, veicinot ātru izslēgšanu ārkārtas situācijās. Vienlaicīgi aprīkots ar kļūdu pašatgūšanas funkciju, dažas nelielas kļūdas (piemēram, momentānas elektrotīkla svārstības) var automātiski mēģināt restartēt un atjaunoties bez manuālas iejaukšanās; Ja rodas nopietns darbības traucējums, iekārta tiks bloķēta un kļūdas kods tiks saglabāts, tādējādi apkopes personālam būs vieglāk ātri noteikt problēmu un samazināt dīkstāves laiku.
