Kā elastīgu un efektīvu sadalītu energosistēmu, mikrogridu sistēmu plaši izmanto datu centros, rūpnieciskajā ražošanā, medicīnas iestādēs un citās jomās, lai nodrošinātu stabilu kritisko slodzes barošanas avotu. Mikrogrīdu sistēmās strāvas padeves pārslēgšanas ierīces ir viena no galvenajām sastāvdaļām, kas nodrošina barošanas avota nepārtrauktību un uzticamību. Starp tiem statiskā pārsūtīšanas slēdzis (STS) un automātiskais pārsūtīšanas slēdzis (ATS) ir divas parastas barošanas komutācijas ierīces. Viņiem ir būtiskas atšķirības funkcionalitātē, lietojumprogrammu scenārijos un veiktspējā. Šis raksts iedziļināsies ST un ATS lomās un atšķirībās mikrotīklu sistēmās.
1 Kas ir mikrogrid
(1) Mikrogrida definīcija un struktūra

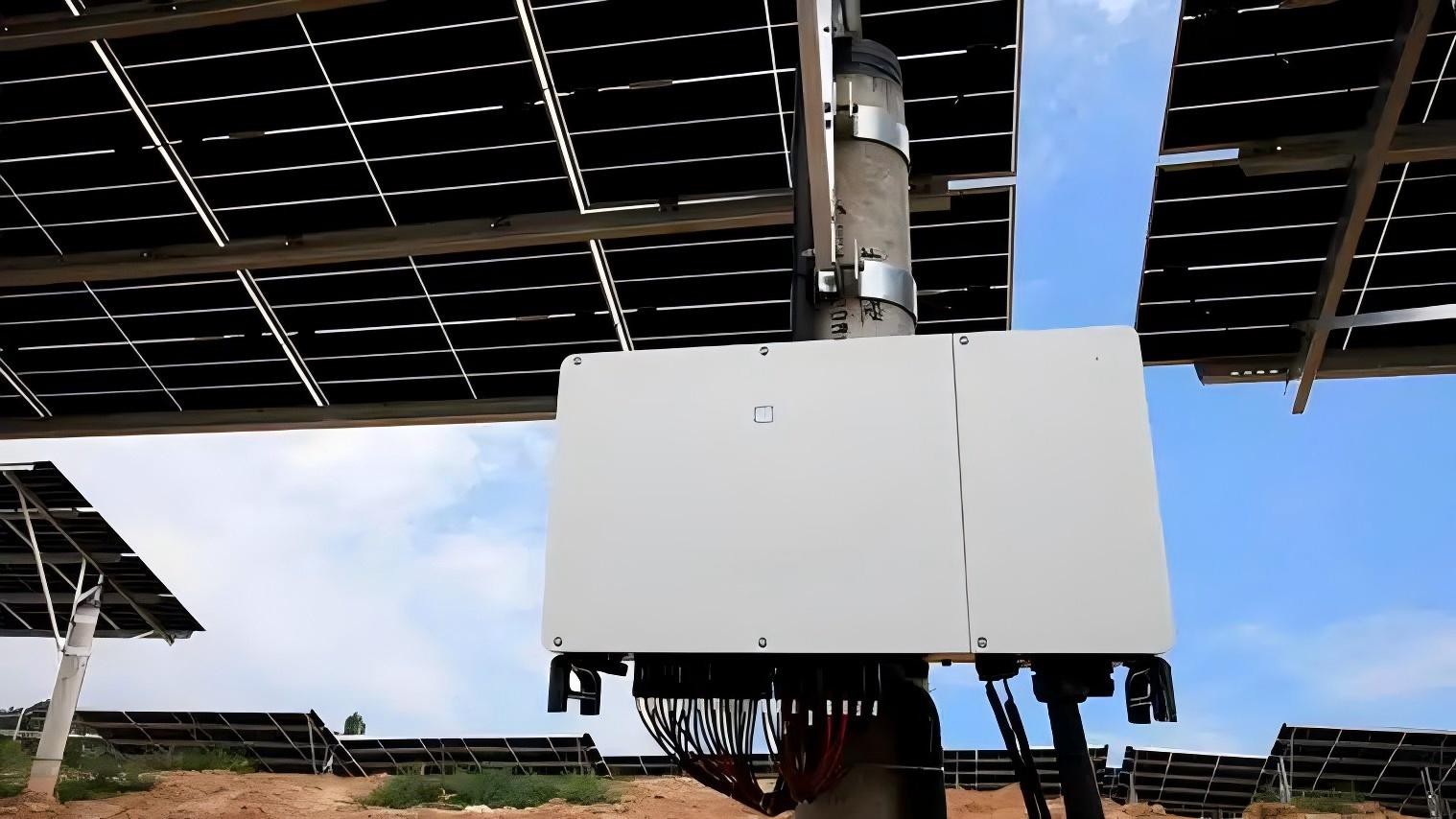

Mikrogrids ir neliela enerģijas ražošanas un sadales sistēma, kas sastāv no sadalītiem enerģijas avotiem (piemēram, saules fotoelementiem, vēja jaudu, mazu hidroenerģiju utt.), Enerģijas uzglabāšanas ierīces (piemēram, baterijas, superkondensatori utt.), Power elektroniskie pārveidotāji (piemēram, invertori, taisngrieži utt.), Slodzes un uzraudzības ierīces. Tas var darboties paralēli strāvas tīklam vai patstāvīgi salu režīmā, ar elastīgu darbības režīmu un augstas enerģijas izmantošanas efektivitāti.
(2) Mikrogridu sistēmas darbības režīms
Režģa savienotais darbības režīms: Režģa savienotajā darbības režīmā mikrogrids ir savienots ar galveno režģi, un sadalītie barošanas avoti mikrotīklā var piegādāt jaudu vietējām slodzēm. Pārmērīgu elektrību var pārnest arī uz galveno režģi. Tajā pašā laikā, kad enerģijas ražošana mikrotīklā nav pietiekama, lielais režģis var nodrošināt enerģijas atbalstu mikrotīklam.
Salas darbības režīms: Ja strāvas tīklā ir kļūda vai plānota strāvas padeves pārtraukšana, mikrogridu var atvienot no strāvas režģa un ievadīt salas darbības režīmu. Salu darbības režīmā mikrogridi paļaujas uz saviem sadalītajiem enerģijas avotiem un enerģijas uzkrāšanas ierīcēm, lai saglabātu barošanas avotu vietējām slodzēm, nodrošinot normālu kritisko slodzes darbību.
2 ST un ATS definīcija
1. Statiskā pārsūtīšanas slēdzis (ST)
STS (statiskā pārsūtīšanas slēdzis) ir barošanas komutācijas ierīce, kuras pamatā ir elektroniskās shēmas, kuras galvenokārt izmanto, lai panāktu ātru un bezšuvju pārslēgšanu starp diviem neatkarīgiem maiņstrāvas avotiem. Tās pamatkomponenti ietver inteliģentu vadības paneli, ātrgaitas tiristorus un ķēdes pārtraucējus.
2. automātiskā pārsūtīšanas slēdzis (ATS)
ATS (automātiskā pārsūtīšanas slēdzis) ir mehāniska barošanas komutācijas ierīce, ko galvenokārt izmanto avārijas barošanas sistēmās, lai automātiski pārslēgtu slodzes ķēdi no viena strāvas avota uz citu rezerves barošanas avotu. Pārslēgšanas izpildes komponenti parasti ir kontaktori vai ķēdes pārtraucēji.
3 ST un ATS loma
(1) STS loma
1. Ātra pārslēgšana
STS var ātri pārslēgties uz rezerves barošanas avotu galvenās strāvas padeves pārtraukuma gadījumā, pārslēgšanas laiks parasti nepārsniedz 8 milisekundes un pat var sasniegt 1\/4 ciklu (mazāks vai vienāds ar 5 milisekundēm). Šī ātrā komutācijas spēja nodrošina nepārtrauktu precīzu elektronisko ierīču darbību, izvairoties no datu zuduma vai aprīkojuma bojājumiem, ko izraisa strāvas padeves pārtraukumi.
2. Augsta uzticamība
STS STS ir piemērota lietojumprogrammām, kurām nepieciešama ārkārtīgi liela jaudas kvalitāte, piemēram, datu centri, sakaru bāzes stacijas, laboratorijas utt. Tas var nodrošināt divkāršu autobusu barošanas avotu vienas barošanas slodzēm, uzlabojot barošanas sistēmas atlaišanu.
3. Saderīgs ar vairākiem enerģijas avotiem
STS var panākt vienmērīgu pārslēgšanos starp UPS un UPS, UPS un ģeneratoru, UPS un tīkla jaudu, kā arī elektrotīkla jaudu elektrotīklā, nodrošinot uzticamu enerģijas atbalstu aprīkojumam sarežģītā jaudas vidē.
(2) ATS loma
1. Avārijas rezerves pārslēgšana
ATS galvenokārt izmanto avārijas barošanas sistēmās. Kad galvenais barošanas avots neizdodas, tas automātiski pārslēdzas uz rezerves barošanas avotu, lai nodrošinātu nepārtrauktu svarīgu kravu darbību. Tā pārslēgšanās laiks parasti ir vairāk nekā 100 milisekundes, kas piemērots kravām, kas nav jutīgas pret īsiem strāvas padeves pārtraukumiem, piemēram, apgaismojumu, motoriem utt.
2. Mehāniskās struktūras uzticamība
ATS pieņem mehānisku kontaktu komutāciju, kurai ir spēcīga pret savstarpējo spēju un augstu pārslēgšanas panākumu līmeni. Tās struktūra ir vienkārša, uzturēšanas izmaksas ir zemas, un tās ir piemērotas smagu kravu pārslēgšanai.
3. Plaši izmantots
ATS tiek plaši izmantots rūpniecības ražošanā, datu centros, slimnīcās un citos gadījumos, kuriem nepieciešama nepārtraukta barošanas avota, it īpaši scenārijos, kad pārslēgšanās ātrums nav liels.
4 Atšķirība starp ST un ATS
(1) pārslēgšanas ātrums
STS: pārslēgšanās ātrums ir ārkārtīgi ātrs, parasti no 5 milisekundēm līdz 8 milisekundēm, kas piemēroti ierīcēm, kas ir jutīgas pret strāvas padeves pārtraukumiem.
ATS: pārslēgšanās ātrums ir lēns, parasti vairāk nekā 100 milisekundes, un tas var pat sasniegt 1,5 sekundes, kas piemērots slodzēm, kas nav jutīgas pret īsiem strāvas padeves pārtraukumiem.
(2) pārslēgšanas metode
STS: Izmantojot elektroniskos slēdžus (ātrgaitas tiristorus), lai sasniegtu pārslēgšanu, pārslēgšanas process ir "pirmais izslēgts un pēc tam ieslēgts", kas var panākt nemanāmu pārslēgšanu.
ATS: komutācija tiek panākta, izmantojot mehāniskus kontaktus (kontaktorus vai ķēdes pārtraucējus), un komutācijas process balstās uz mehānisku darbību, kā rezultātā var rasties īsi strāvas padeves pārtraukumi.
(3) Pieteikuma scenāriji
STS: Piemērots gadījumiem ar ārkārtīgi augstām enerģijas kvalitātes prasībām, piemēram, datu centriem, sakaru bāzes stacijām, precizitātes instrumentiem utt.
ATS: Piemērots gadījumiem, kas nav jutīgi pret īsiem strāvas padeves pārtraukumiem, piemēram, rūpniecisko ražošanu, slimnīcām, apgaismojumu utt.
(4) uzticamība
STS: elektroniskā slēdža pārslēgšanas metode padara to jutīgāku pret tādiem faktoriem kā elektromagnētiski traucējumi un temperatūra, bet pārslēgšanās ātrums un drošība ir lielāka.
ATS: Mehāniskā kontakta pārslēgšanas metode dod tai spēcīgāku spēju anti-savstarpēji, taču kļūdas var rasties kontakta nodiluma, temperatūras paaugstināšanās un apkures problēmu dēļ.
(5) Izmaksas un uzturēšana
STS: aprīkojuma izmaksas ir salīdzinoši augstas, bet apkope ir samērā vienkārša.
ATS: aprīkojuma izmaksas ir salīdzinoši zemas, bet mehāniskajai struktūrai nepieciešama regulāra apkope.
5 Secinājums
STS ar savām priekšrocībām strauji pārslēgšanā un augstas uzticamības barošanas avotam ir piemērotas precizitātes aprīkojumam, kas ir jutīgs pret strāvas padeves pārtraukumiem; ATS, no otras puses, ir piemērota parastajām slodzēm, kas ir nejutīgas pret īsiem strāvas padeves pārtraukumiem, pateicoties tā mehāniskajai uzticamībai un zemākām izmaksām. Praktiskos lietojumos ST vai ATS jābūt saprātīgi izvēlētiem, pamatojoties uz tādiem faktoriem kā slodzes raksturlielumi, enerģijas vide un budžets, lai nodrošinātu mikrotīklu sistēmu stabilu darbību un enerģijas padeves uzticamību.
